Сигнализатор уровня нефтепродуктов, устройство аварийной сигнализации для маслоочистителя (жироуловителя) OMS-1, Labkoteс (Финляндия).

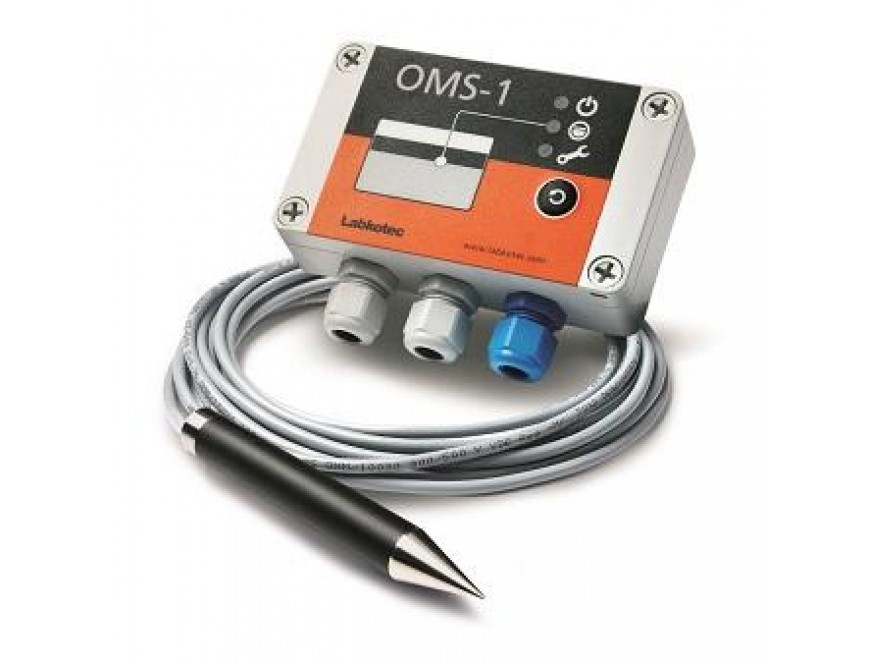

OMS-1 устройство аварийной сигнализации для контроля толщины слоя масла, которое собирается в бензомаслоотделителе или жироуловителе, заменил снятый с производства блок сигнализации OilSET-1000. Система контроля состоит из блока управления OMS-1, датчика OMS и кабельного соединения. Датчик OMS устанавливается в резервуар для прозрачной жидкости и срабатывает, когда слой масла в резервуаре достигает заданного уровня. В нормальном состоянии датчик должен быть погружен в воду. Принцип работы основан на измерении электропроводности окружающей жидкости – вода проводит электричество значительно лучше масла. Бензомаслоотделитель считается потенциально взрывоопасной зоной (Ex). Датчик OMS-1 можно устанавливать в зоне 0, 1 или 2 потенциально взрывоопасного участка, но блок управления следует монтировать в безопасной зоне.

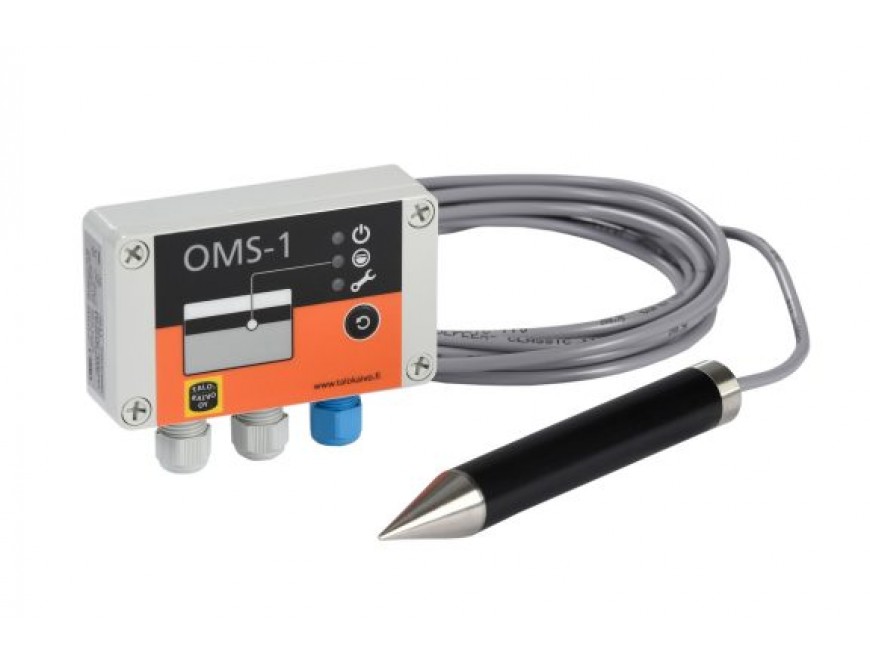

Прибор состоит из блока управления OMS-1, датчика OMS и кабельного соединителя. Датчик OMS реагирует на проводимости окружающей среды и устанавливается в резервуаре для сбора легких жидкостей , плотность которых меньше плотности воды , полностью погруженным в воду и срабатывает, когда слой масла в резервуаре достигает заданного уровня и толщины. В нормальном состоянии датчик должен быть погружен в воду.

Принцип работы датчика основан на контроле электропроводности окружающей жидкости – вода проводит электричество значительно лучше масла.

Технические характеристики датчика OMS:

Принцип работы: контроль электропроводности

Материалы изготовления: ПВХ, AISI 316

Класс защиты корпуса: IP68

Рабочая температура: Эксплуатация: 0 ..+60°C. Хранение: -30 ..+60 °C

Кабель: Маслонепроницаемый кабель 2 x 0,75 мм2. Стандартная длина 5 м, прочие длины как опция. Макс. длина заделанного кабеля – 15 м, кабельную линию можно удлинить до 100 м.

Электромагнитная совместимость: Излучение

Защита: IEC/EN 61000-6-3, IEC/EN 61000-6-1

Маркировка взрывозащиты: II 1 G Ex ia IIA T6 Ga

 Работу блока управления OMS-1 можно описать следующим образом.

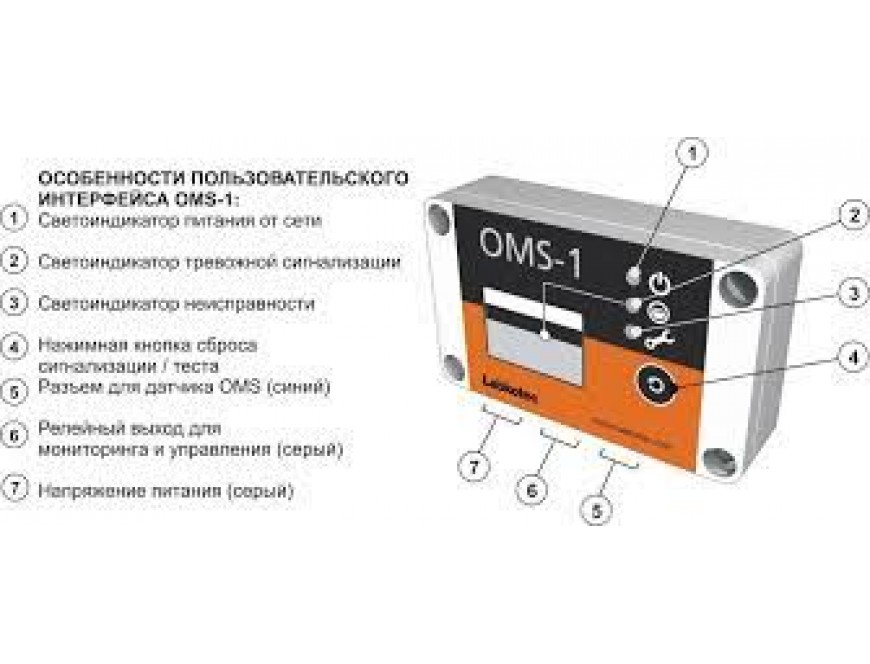

В нормальном состоянии датчик полностью погружен в воду. На лицевой панели горит индикатор напряжения сети .Остальные индикаторы не горят. Контакты выходного реле замкнуты. При полном погружении датчика в масло (или в том случае, если датчик полностью оказывается в воздухе, что имеет место при утечке) на лицевой панели горит индикатор напряжения сети,горит индикатор тревоги ,включается звуковой сигнал и размыкаются контакты выходного реле (от ложных срабатываний предусмотрен демпферный интервал 10 секунд). При обрыве кабеля датчика ,коротком замыкании или поломке датчика горит индикатор напряжения сети ,через 10 с загорается индикатор цепи неисправности датчика, включается зуммер и размыкаются контакты выходного реле.

Технические характеристики контрольного устройства OMS-1:

Размеры: 125 мм x 75 мм x 35 мм (Д x В x Г)

Корпус: IP 65, материал: поликарбонат

Рабочая температура: -30 ÷ +50°C

Напряжение питания: 230 В переменного тока +/- 10% ,50/60Гц.В устройстве не предусмотрен выключатель питания. Предохранитель не более 10А.

Энергопотребление: 1ВА

Датчики: Датчик OMS

Релейный выход: Беспотенциальный релейный выход 250 В, 5 А, 100 ВА. Задержка срабатывания 10 с. Реле размыкается в точке срабатывания.

Электробезопасность: IEC/EN 61010-1, Класс II , КАТ. II

Уровень изоляции / Напряжение датчика / источника питания: 375 В (IEC/EN 60079-11)

Электромагнитная совместимость / Излучение: IEC/EN 61000-6-3 / IEC/EN 61000-6-1

Маркировка взрывозащиты: II (1) G [Ex ia] IIB

Особые условия (X): (Ta = -30°C…+50°C)

ATEX: VTT 12 ATEX 003X

IECEx: IECEx VTT 12.0001X

Электрические параметры: Uo = 6,6 В Io = 20,2 мА, Po = 33,3 мВт

Класс защиты кабельного соединителя: IP68.

При необходимости удлинения кабеля датчика и использования эквипотенциального заземления следует использовать распределительную коробку LJB2. Кабельное соединение блока управления OMS-1 и распределительной коробки следует выполнять с использованием экранированного кабеля со скрученными жилами. Максимальная длина кабельной линии составляет 100 м.
