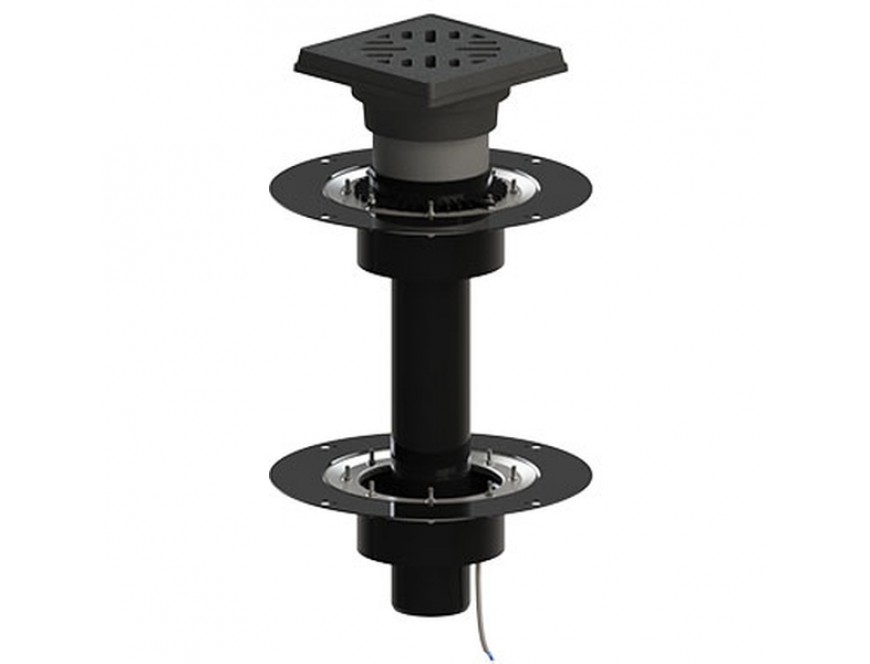

Двухуровневая кровельная воронка с увеличенным корпусом, подрамником из чугуна, трапом, прижимными фланцами из нержавеющей стали и дренажным кольцом, ТП-10.У.616.1-Э с электрообогревом

Двухуровневая кровельная воронка с увеличенным корпусом, подрамником из чугуна, трапом, прижимными фланцами из нержавеющей стали и дренажным кольцом, ТП-10.У.616.1-Э с электрообогревом

0 отзывов / Написать отзыв

- Код товара: Воронка кровельная
- Артикул: ТП-10.У.616.1-Э
- Наличие: Есть в наличии

1056.95 руб

Нашли дешевле

В закладки

В сравнение

Доставка

почтой по Минску и Беларуси
самовывоз из г. Минск, ул. Мележа, 1, офис 706

ОПИСАНИЕ

Двухуровневая кровельная воронка с увеличенным корпусом ТП-10.У.616.1-Э с электрообогревом с подрамником из чугуна, с трапом, прижимными фланцами из нержавеющей стали и с дренажным кольцом (ТП-74.100) предназначена для отвода дождевой и талой воды с верхних и нижних слоев многоуровневых кровель в дождевую канализацию. Применяется на неэксплуатируемых и эксплуатируемых инверсионных кровлях с любыми гидро-, пароизоляционными материалами и теплоизоляцией, с «пирогами» любой толщины и наполнения. Используются для непосредственного монтажа со стальными, чугунными или пластиковыми трубами. Кровельная воронка производится с увеличенным корпусом для большего прилегания гидро- и пароизоляции к воронке, а её основания – к плоскости кровли. В основании воронки имеются технологические отверстия для дополнительной фиксации к основанию кровли – ж/б перекрытиям, профнастилу из стального листа и т.п. Срок службы- не менее 50 лет.

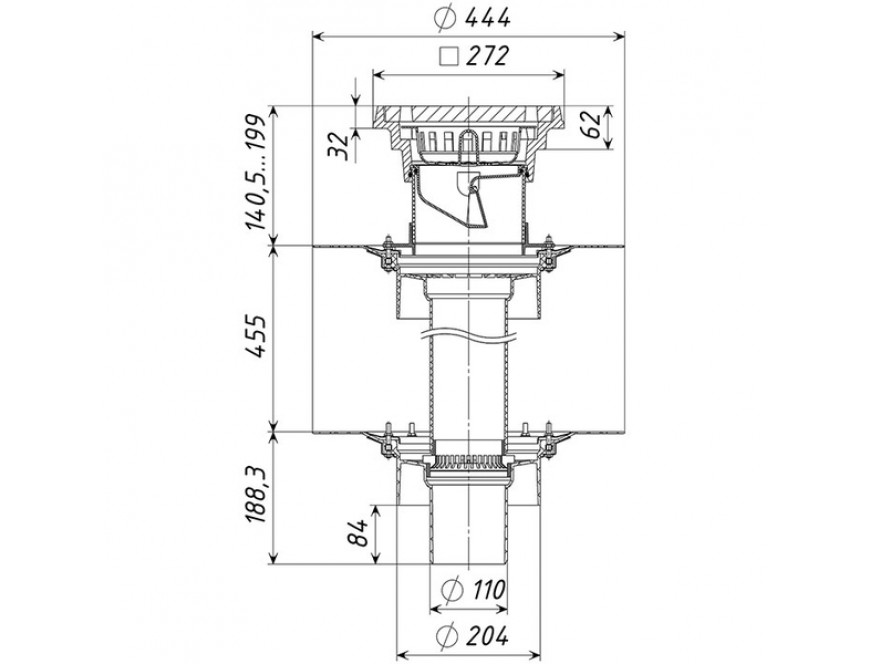

Технические характеристики:

Диаметр выпуска: 110 мм

Высота выпускного патрубка: 450 мм

Диаметр корпуса воронки: 444 мм

Размер решетки: 238х238 мм

Пропускная способность: 4,3 л/с

Надставной элемент: ТП-01.У.110

Материал воронки: ПП (полипропилен)

Материал фланцев: нержавеющая сталь

Материал дренажного кольца : ПП (полипропилен)

Материал гидро-/пароизоляции: EPDM, ПВХ, Полимер-битум

Материал запахозапирающего устройства: АБС

Материал решетки: чугун

Материал корпуса трапа: ПП (полипропилен)

Материал подрамника: чугун

Максимальная нагрузка: 15000 кг

Температура окружающей среды: -50°С+ 90°С

Исполнение: с электрообогревом
Система обогрева:
Напряжение сети: 220 В
Теплоотдача кабеля: 30 Вт/м
Максимальная температура нагрева: 65°С
Длина соединительного кабеля: 1,5 м (3х1,5 мм)

Масса: 20,4 кг

Регламентирующий документ: ТУ 5263-002-95431139-2010

Производитель:

ООО ТПК "Татполимер"

Кровельная воронка производится с увеличенным корпусом для большего прилегания гидро- и пароизоляции к воронке, а её основания – к плоскости кровли. В основании воронки имеются технологические отверстия для дополнительной фиксации к основанию кровли – ж/б перекрытиям, профнастилу из стального листа и т.п.

Состав изделия и комплектность:

Настоящая воронка состоит из следующих деталей:

Гайка оцинкованная (16 шт.);

Прижимной фланец из нержавеющей стали;

Корпус кровельной воронки ТП-01.У.100/4 из полипропилена;

Кольцо дренажное из полипропилена;

Корпус кровельной воронки ТП-01.У.100 из полипропилена;

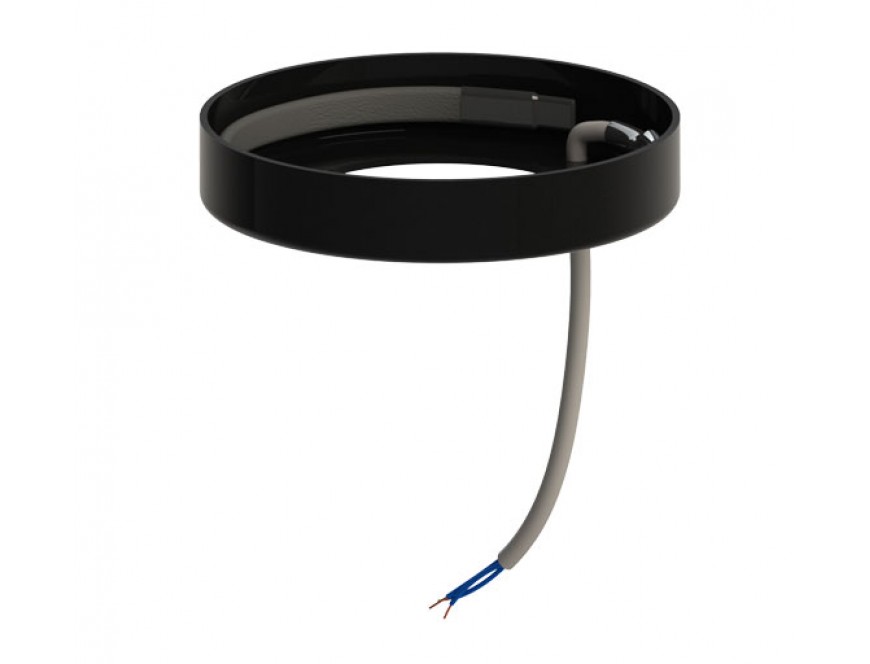

Обод-фиксации нагревательного элемента;

Саморегулирующийся кабель «TRACECO-30» мощностью 15 Вт.Корпус кровельной воронки ТП-01.160/4 из полипропилена;

ТРАП ВЕРТИКАЛЬНЫЙ ТП-606.1 С ЧУГУННЫМ ПОДРАМНИКОМ С ЧУГУННОЙ РЕШЕТКОЙ С ГРЯЗЕУЛОВИТЕЛЕМ И ЗАПАХОЗАПИРАЮЩИМ УСТРОЙСТВОМ

Партия воронок кровельных, поставляемая в один адрес, комплектуется паспортом и объединенным техническим описанием в соответствии с ГОСТ 2.601-2006.

Внешний вид товара может отличаться от товара, представленного на фото. Фирма-производитель оставляет за собой право на внесение изменений в конструкцию, дизайн и комплектацию товара, не влияющих на качество изделия.

Устройство и принцип работы:

Корпус воронки жестко крепится к несущей конструкции (верхнему и нижнему слою кровли). Слой гидро-/пароизоляции (мембранный материал (EPDM или ПВХ мембрана) или полимербитумный материал) клеится или наплавляется на корпус приемной воронки, затем зажимается с помощью профилированного фланца и гаек-барашков.

Дренажное кольцо позволяет отводить воду с нижнего края кровли. Выпускной патрубок воронки предназначен для соединения с любой канализационной раструбной трубой из ПВХ или ПП (REHAU, WAVIN и т.д.). Если для ливневой канализации применяются стальная или чугунная безраструбная труба (SML), необходимо использовать переход ремонтный (ТП-82.100). После окончания монтажных работ в корпус устанавливается листвоуловитель.

Техническое обслуживание:

Изделие должно эксплуатироваться по назначению. Воронки кровельные нельзя использовать при температурах, неоговоренных в техническом паспорте. По мере необходимости производить снятие и очистку листвоуловителя.

Условия хранения и транспортировки:

Изделия не относятся к категории опасных грузов, что допускает их перевозку любым видом транспорта в соответствии с правилами перевозки грузов, действующими на данном виде транспорта.

При железнодорожных и автомобильных перевозках изделия допускаются к транспортировке только в крытом подвижном составе. Обращаться с товаром с соответствующей осторожностью, избегая ударов и вмятин.

Изделия должны храниться в упаковке предприятия-изготовителя.

Гарантийные обязательства:

Предприятие-изготовитель гарантирует соответствие воронок кровельных требованиям

ТУ 5263-002-95431139-2010 при соблюдении условий эксплуатации, транспортирования и хранения, изложенных в «Технических условиях».

Гарантийный срок на воронку составляет 12 месяцев со дня продажи.

Гарантия распространяется на все заводские и конструктивные дефекты. Данная гарантия не распространяется:

на повреждения, возникшие в результате монтажа неквалифицированным персоналом, или с нарушением требований настоящего паспорта;

при наличии повреждений в результате ударов, а также других механических или температурных повреждений.

ХАРАКТЕРИСТИКИ

Характеристики
Диаметр, мм	110
Прижимной фланец из нержавеющей стали	Да
Применение	Для сбора и отведения сточных дождевых и талых вод с поверхности кровель.
Страна производства	Россия
