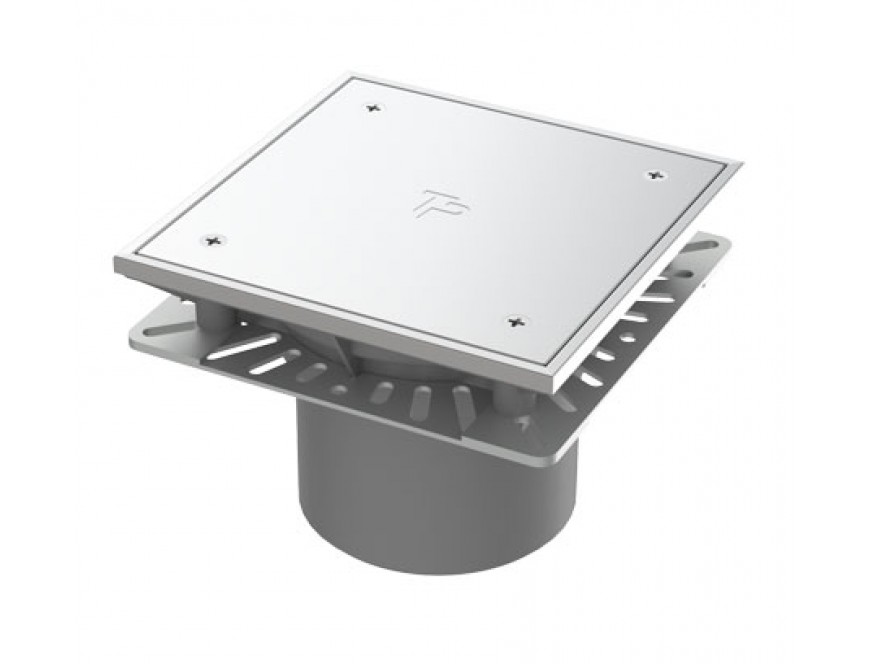

Ревизия-прочистка для труб ТП-98.160

Ревизия-прочистка для труб из ПВХ или ПП применяется с целью организации доступа к скрытой проводке канализационных магистралей и доступу в горизонтальные и вертикальные канализационные стояки, при необходимости их обслуживания и чистки. Ревизия-прочистка имеет декоративную крышку из нержавеющей стали, которая способна воспринимать внешние механические нагрузки. Выпускной патрубок ревизии-прочистки предназначен для соединения с любой канализационной раструбной трубой из ПВХ или ПП (REHAU, WAVIN и т.д.) соответствующего диаметра. Аналог HL98.

Технические характеристики:

присоединительный размер (диаметр выпускного патрубка) – 160 мм;

максимальная температура эксплуатации – не более 60°C;

срок службы – не менее 50 лет;

макс. допустимая нагрузка на смонтированное изделие – не более 7 тонн;

масса – не более 6,5 кг.

ВНИМАНИЕ! Повышение температуры свыше 60°C до 85°C снижает максимально допустимую нагрузку на изделие, так как пластиковые корпус и пробка изделия выполняют несущую функцию. В этом случае нагрузка на смонтированное изделие не должна превышать 1000 кг.

Состав изделия и комплектность:

В конструкцию ревизии-прочистки для труб ТП-98.160 входят:

Корпус из полипропилена с рамкой из нержавеющей стали;

Пробка-заглушка из стеклонаполненого полиамида

Крышка из нержавеющей стали;

Уплотнительное резиновое кольцо ГОСТ 9833-73;

Ручка;

Армирующий каркас;

Винты из нержавеющей стали (4 шт.);

Винт (4 шт.).

Устройство и принцип работы

Ревизия-прочистка для труб представляет собой корпус с декоративной крышкой из нержавеющей стали, который имеет выпускной патрубок диаметром 110 мм для присоединения труб из ПП и ПВХ. При необходимости выпускной патрубок диаметром 110 мм допускается отрезать на требуемую длину.
Корпус имеет монтажные проушины для крепления.
Крышка крепиться на корпус при помощи четырех винтов, которые, в случае необходимости получения доступа к трубопроводной сети, отворачиваются и крышка снимается.

Для обеспечения герметичности и предотвращения проникновения посторонних запахов из трубопроводной сети конструкцией предусмотрена пробка-заглушка с уплотнительным резиновым кольцом. Пробка-заглушка выполнена из высококачественного стеклонаполненого полиамида и выполняет несущую функцию, воспринимая действующие на ревизию-прочистку внешние механические нагрузки. Для удобства извлечения, в случае необходимости получения доступа к трубопроводной сети, пробка-заглушка снабжена ручкой.

Техническое обслуживание:

Изделие должно эксплуатироваться по назначению. Ревизию-прочистку для труб ТП-98.160 нельзя использовать при температурах, неоговоренных в техническом паспорте.

С требуемой периодичность проверять крепеж крышки, целостность пробки-заглушки (особенно при горизонтальной установке в случае восприятия механических нагрузок). В случае необходимости, для простоты извлечения пробки-заглушки, смазать уплотнительное кольцо силиконовой смазкой для монтажа труб.

Во избежание ухудшения внешнего вида декоративной крышки не рекомендуется использовать едкие очистители и моющие щелочные средства, содержащие хлор и аммиак.

Изделие не относятся к категории опасных грузов, что допускает их перевозку любым видом транспорта в соответствии с правилами перевозки грузов, действующими на данном виде транспорта. При железнодорожных и автомобильных перевозках изделия допускаются к транспортировке только в крытом подвижном составе. Обращаться с товаром с соответствующей осторожностью, избегая ударов и вмятин. Изделие должно храниться в упаковке предприятия-изготовителя.

ВНИМАНИЕ! Перед вводом изделия в эксплуатацию проверить затяжку четырех винтов крепления крышки.

При монтаже отворачивать винты 8 не допускается! Это может привести к потери герметичности и ослаблении конструкции.
