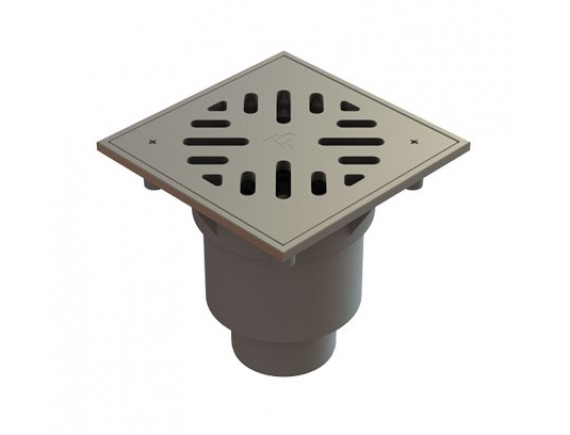

Трап горизонтальный с чугунной решеткой и подрамником двухэлементный регулируемый с незамерзающим затвором, прижимным фланцем ТП-5100.1PNG

Двухэлементные регулируемые трапы предназначены для улиц, балконов, террас и внутренних помещений с повышенной нагрузкой. Трапы типа ТП-5100.1PNG могут быть оснащены системой обогрева. Система обогрева включает в себя обод фиксации, в который укладывается саморегулирующийся кабель и крепит его к корпусу воронки. Используемый саморегулирующийся кабель с рабочим напряжением 220В, мощностью 15Вт меняет свою теплоотдачу в зависимости от температуры окружающей среды. Для ограничения подогрева и экономии электроэнергии рекомендуется подключение саморегулирующегося кабеля через термостат.

Технические характеристики:

сырье для решетки и подрамника – чугун;

сырье для прижимного фланца – нержавеющая сталь;

сырье для корпуса и затвора – полипропилен;

надставной элемент – ABS-пластик;

выходной диаметр – 110/75 мм;

пропускная способность, не менее – 2,5 л/с;

температура окружающей среды – от -50 °С до +90 °С;

температура отводящей жидкости, не более – +85 °С*;

масса нетто, не более – 2,98 кг;

максимальная разрешенная нагрузка, не более – 2500 кг;

срок службы, не менее – 50 лет.

Состав изделия и комплектность:

Настоящий трап состоит из следующих деталей (см. рис. 1):

Решетка из чугуна;

Подрамник из чугуна;

Прижимной фланец из нержавеющей стали;

Надставной элемент из ABS-пластика.

Корпус трапа из полипропилена;

Незамерзающий затвор;

Уплотнительное кольцо из резины.

Партия трапов горизонтальных, поставляемая в один адрес, комплектуется паспортом и объединенным техническим описанием в соответствии с ГОСТ 2.601-2006.

Внешний вид товара может отличаться от товара, представленного на фото. Фирма-производитель оставляет за собой право на внесение изменений в конструкцию, дизайн и комплектацию товара, не влияющих на качество изделия.

Устройство и принцип работы:

Процесс установки трапов учитывает их дальнейшее функционирование в общей системе канализации. Корпус трапа с использованием элементов герметизации соединяется с любой канализационной раструбной трубой из ПВХ или ПП, пролегающей под полом на соответствующей проектной глубине. При установке трапа в разрыв гидроизоляции уплотнительное кольцо (5) на надставной элемент не ставится.

Надставной элемент может подпиливаться по высоте стяжки.

Если для канализационных труб применяются стальная или чугунная труба, необходимо использовать переход ремонтный (ТП-82.100) для герметичного соединения. Перед вводом трапа в эксплуатацию в корпус трапа (3) необходимо вставить затвор (4), установить в надставной элемент (2) решётку (1).

Затвор имеет следующий принцип работы:

Сухие затворы устанавливаются в первую очередь на тех участках, где существует вероятность пересыхания затворов. Такие места, как правило, располагаются над системами «тёплый пол», а также в достаточно редко эксплуатируемых точках канализации, включая водоотводы стиральных машин и кондиционеров, реже — в душевых кабинах и банных сантехнических приборах.

Функция гидрозатвора заключается в том, чтобы посредством задерживаемого уровня воды в сифоне предотвращать проникновение в помещение неприятных запахов из канализации. Гидрозатвор может использоваться только в отапливаемом помещении.

Механический «сухой» затвор представляет собой пружинную конструкцию с плотно прижатой к корпусу мембраной, которая предотвращает проникновение неприятных запахов в помещение в случае пересыхания гидрозатвора (эпизодическое использование, гостевой санузел, теплый пол, жаркий климат и т.д.). Механический затвор также препятствует обратному ходу стоков при засоре канализационных магистралей (максимальное рабочее давление обратного тока сточных вод — 0,005 МПа).

Двойной затвор объединяет в себе сразу два затвора – механический и гидрозатвор.

Поплавковый затвор всплывает при поступлении жидкости и обеспечивает слив воды в систему канализации. После пересыхания жидкости происходит опускание поплавка и перекрывание сливного отверстия, что препятствует проникновению в помещение неприятных канализационных запахов.

Незамерзающее запахозапирающее устройство применяется для неотапливаемых помещений, балконов и террас.

Внимание!

Если необходимо отводить воду со слоя гидроизоляции, то необходимо убрать уплотнительное кольцо (ТП-310.1Е) с корпуса надставного элемента перед монтажом, чтобы обеспечить дренаж.

Техническое обслуживание:

Изделие должно эксплуатироваться по назначению. Трапы канализационные нельзя использовать при температурах, неоговоренных в техническом паспорте. По мере необходимости производить снятие решетки с подрамника и очистку внутренней полости от грязи и мусора.

Условия хранения и транспортировки:

Изделия не относятся к категории опасных грузов, что допускает их перевозку любым видом транспорта в соответствии с правилами перевозки грузов, действующими на данном виде транспорта.

При железнодорожных и автомобильных перевозках изделия допускаются к транспортировке только в крытом подвижном составе. Обращаться с товаром с соответствующей осторожностью, избегая ударов и вмятин.

Изделия должны храниться в упаковке предприятия-изготовителя.

Гарантийные обязательства:

Предприятие-изготовитель гарантирует соответствие трапов вертикальных требованиям ТУ 4947-001-95431139-2007 при соблюдении условий эксплуатации, транспортирования и хранения, изложенных в «Технических условиях».

Гарантийный срок на трап составляет 12 месяцев со дня продажи.

Гарантия распространяется на все заводские и конструктивные дефекты. Данная гарантия не распространяется:

на повреждения, возникшие в результате монтажа неквалифицированным персоналом, или с нарушением требований настоящего паспорта;

при наличии повреждений в результате ударов, а также других механических или температурных повреждений.
