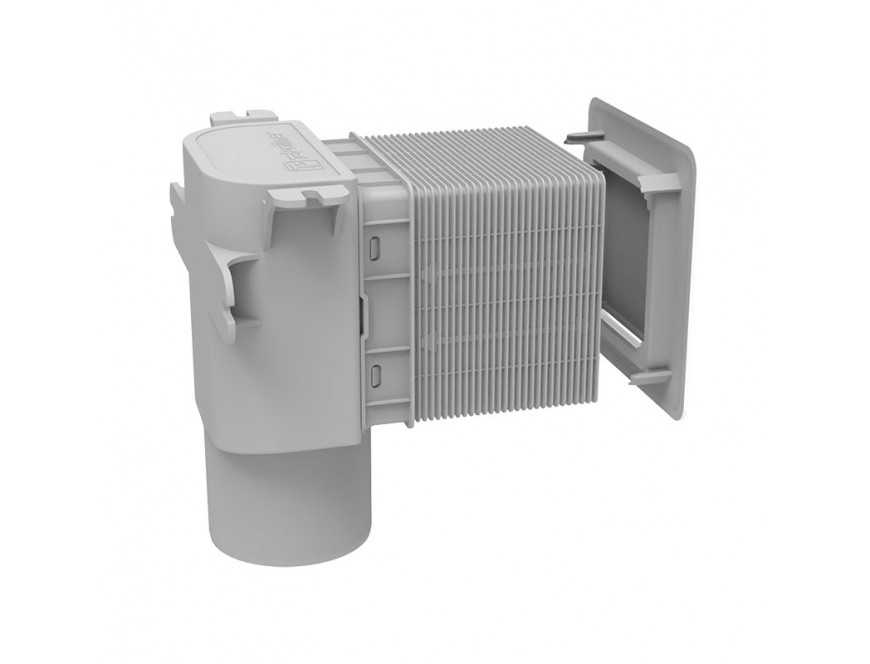

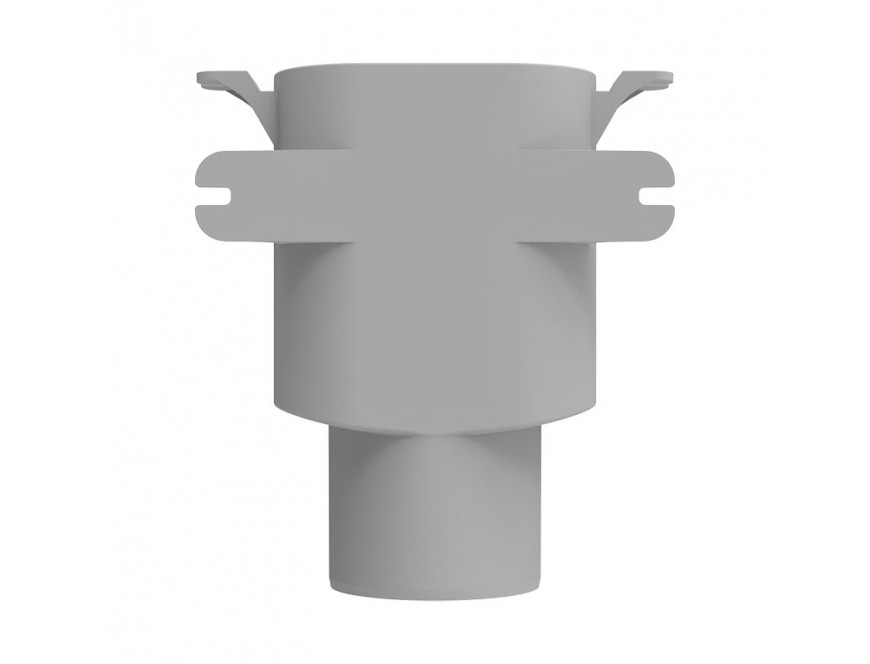

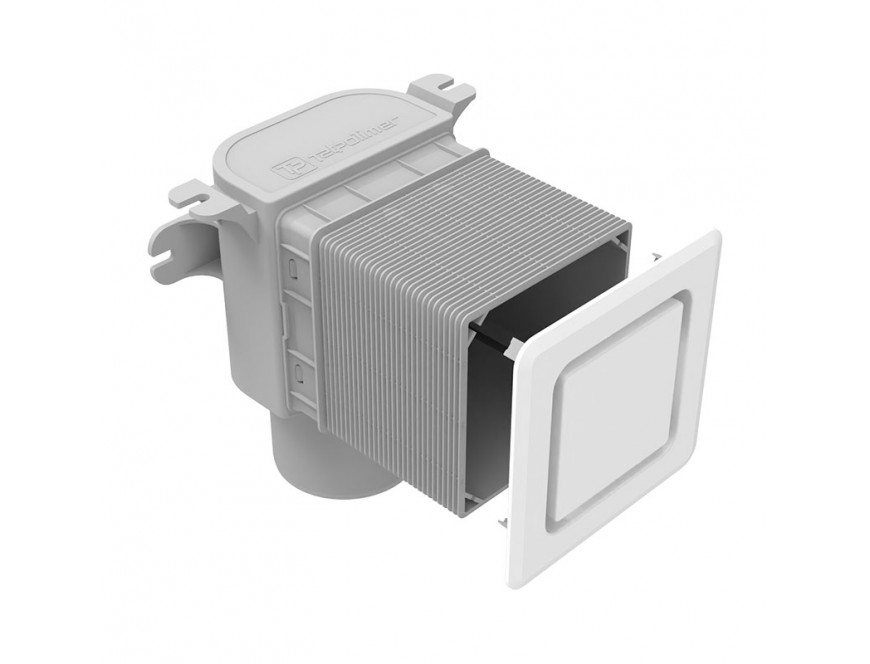

Воздушный клапан скрытого монтажа ТП-905

Воздушный клапан применяется для скрытого монтажа в стену или облицовочный гипсокартон. Устанавливается вертикально в начале горизонтального участка отводного трубопровода и предназначен для защиты от срыва гидрозатвора одного или нескольких сантехприборов.

Препятствует проникновению канализационных газов в помещение. Увеличивает пропускную способность невентилируемых канализационных систем. Гармонично вписывается в интерьер помещения.

Рекомендуется к установке на участках канализации, удаленных от вертикальных стояков, а также при отсутствии возможности устройства вентиляции канализационной системы.

Технические характеристики:

материалы – ABS-пластик, полипропилен, ТЭП;

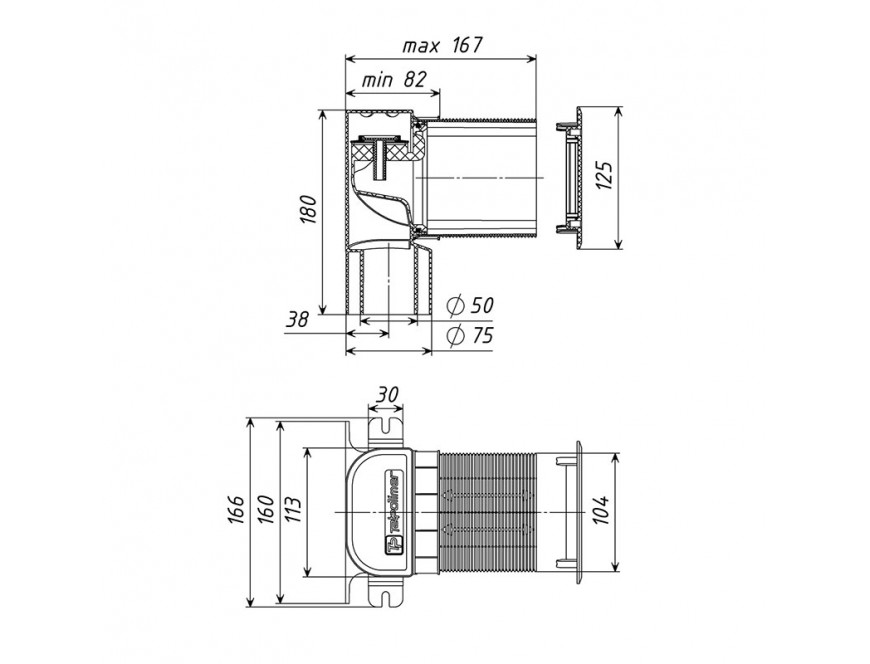

присоединительный диаметр – 50/75 мм;

температура окружающей среды – от -50 °С до +100 °С;

масса нетто, не более – 0,365 кг;

срок службы, не менее – 50 лет.

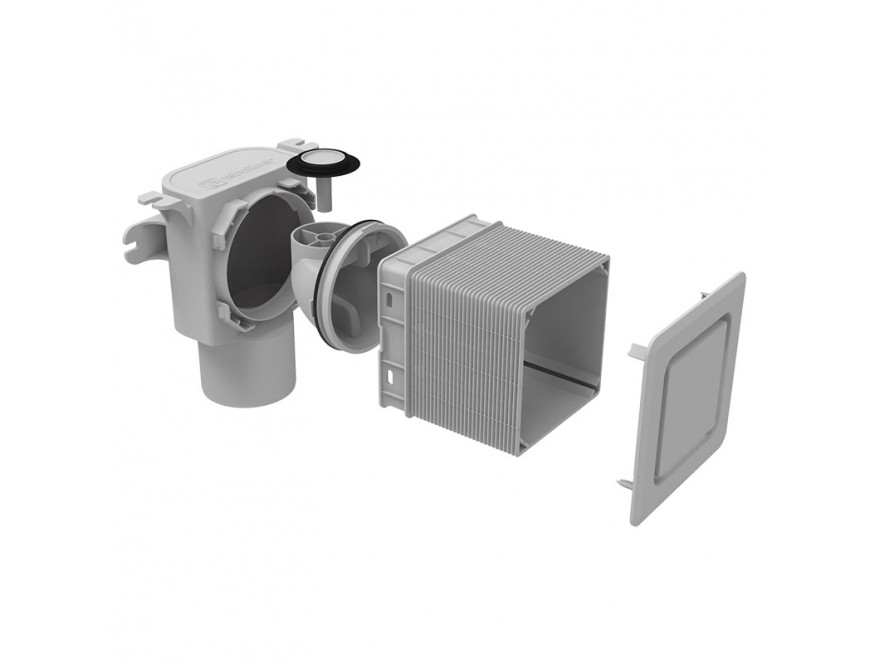

Состав изделия и комплектность:

Клапан состоит из следующих деталей:

Корпус клапана;

Декоративная крышка клапана;

Съёмный механизм с мембраной;

Монтажный короб.

Партия клапанов, поставляемая в один адрес, комплектуется паспортом.

Внешний вид товара может отличаться от товара, представленного на фото. Фирма-производитель оставляет за собой право на внесение изменений в конструкцию, дизайн и комплектацию товара, не влияющих на качество изделия.

Гармонично вписывается в интерьер помещения.

Устройство и принцип работы:

При возникновении разрежения в канализационных трубопроводах мембрана клапана поднимается и пропускает воздух. При выравнивании давления внутри канализационных трубопроводов с атмосферным, мембрана клапана под собственным весом опускается и запирает канализационные газы в трубопроводах и, таким образом, препятствует проникновению запахов из канализации в жилые помещения.

Корпус воздушного клапана с монтажным коробом крепится в углубление стены или за фальшстеной из гипсокартона, а также к горизонтальным профилям, при помощи выступов, предусмотренных конструкцией.

По завершению отделочных работ (облицовки стены), монтажный короб отрезается вровень с поверхностью стены, и закрывается декоративной крышкой с отверстиями для поступления воздуха.

Техническое обслуживание:

Изделие должно эксплуатироваться по назначению. Клапан нельзя использовать при температурах, неоговоренных в техническом паспорте. По мере необходимости производить очистку клапана. Для этого нужно снять декоративную крышку и извлечь съёмный механизм с мембраной.
